CARTE INTERFACE RS486 4 ZONE CONVENTIONNEL K545

Carte d'interface RS485 utilisée pour connecter et surveiller jusqu'à 4 zones de détection incendie conventionnelles aux centrales Kentec Syncro/Taktis (compatibles Hochiki ESP), intégrant également 2 sorties sonores et des contacts relais, certifiée dans le cadre des systèmes conformes EN 54 et souvent UL/FM.

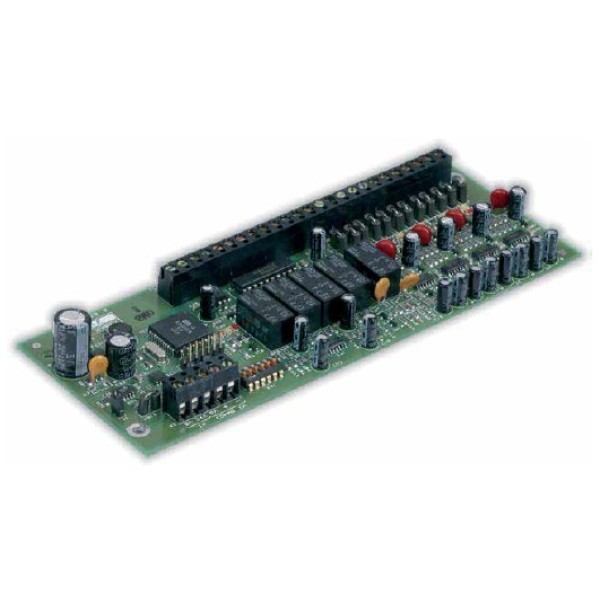

🔥 Carte d’interface RS485 – Module d’extension 4 zones conventionnelles

Modèle : Kentec Syncro 4 Way Conventional Detection Zone Module (réf. K545 / FOC-420)

📌 Description générale

Cette carte d’interface permet d’intégrer jusqu’à 4 zones de détection incendie conventionnelles à une centrale addressable Kentec Syncro ou Taktis, tout en conservant la communication via bus RS485. Elle est conçue pour améliorer la flexibilité du système et permettre l’intégration de zones conventionnelles dans des installations modernes adressables compatibles Hochiki ESP.

Elle peut remplacer un panneau conventionnel autonome lorsqu’elle est raccordée au bus de communication de la centrale et permettre ainsi l’intégration de détecteurs classiques sur un système adressable.

🛠️ Caractéristiques techniques principales

✨ Fonctions d’entrée / surveillance

🔹 4 entrées de zones de détection conventionnelles supervisées
Jusqu’à ~30 détecteurs conventionnels par zone.
🔹 2 sorties sonores supervisées (sirènes) intégrées.

📡 Interface et communication

🔹 Connexion RS485 au bus de communication de la centrale Syncro/Taktis.
🔹 Permet la connexion de jusqu’à 32 modules sur le bus RS485, soit jusqu’à 128 zones conventionnelles et 64 sorties sonores sur un même réseau de modules.
🔹 Communication bidirectionnelle supervisée pour échanges d’état, alarmes, défauts, etc.

📊 Indications et contrôles

🔹 Indications locales séparées pour chaque entrée et sortie (alarme & défaut).
🔹 Sorties contacts libres de potentiel :
• Contact feu (Fire)
• Contact défaut (Fault)
• Entrée supervision alarme locale (local PSU fault).

📦 Compatibilité

🔹 Compatible avec les panneaux Kentec Syncro AS / Taktis.
🔹 Compatible avec d’autres modules I/O Syncro (relais, sonneries, E/S).
🔹 Peut être utilisée avec des détecteurs conventionnels standards.

📏 Autres caractéristiques

🔹 Peut remplacer un panneau conventionnel dans une installation mixte.
🔹 Configuration des entrées/sorties programmable depuis la centrale.
🔹 Dimensions et installation
Carte compacte, s’insère dans l’emplacement prévu du panneau Syncro avec connexion simple au bus existant.

🧾 Certifications & normes

Conforme aux exigences des systèmes EN 54 lorsqu’il est utilisé avec le système certifié Kentec Syncro/Taktis.
Utilisable dans des installations respectant des normes internationales de sécurité incendie (souvent UL/FM selon la configuration d’ensemble du système).

Référence 14511590-00
