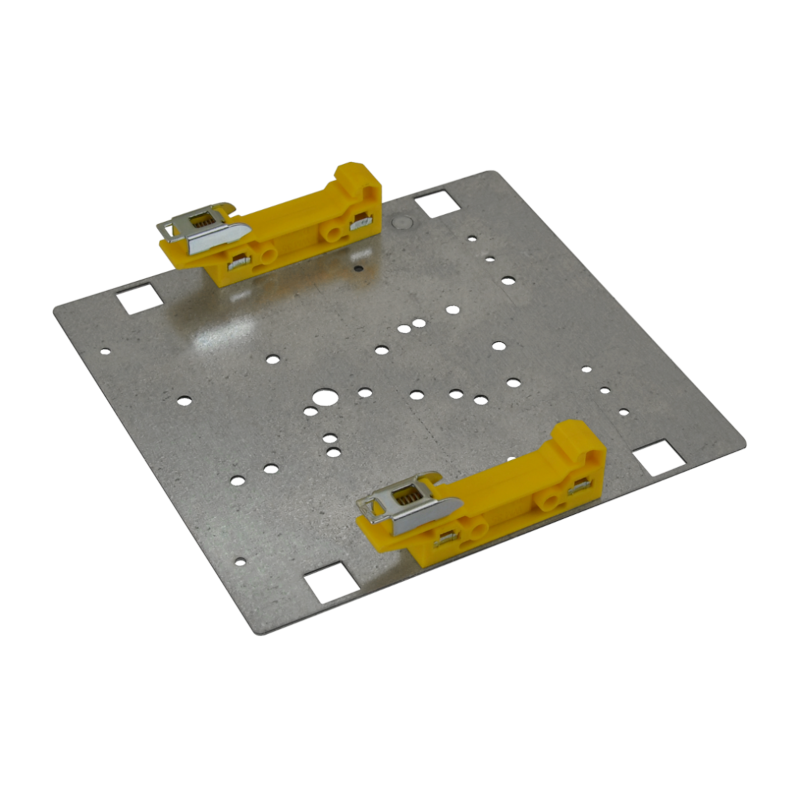

DIN2 – Support de montage sur rail DIN
Le support DIN2 est un accessoire métallique qui permet de fixer une alimentation ou un transformateur sur un rail DIN standard (TH35). Il est spécialement conçu pour être utilisé avec les alimentations compactes comme celles de la série PSB.
2 Caractéristiques principales du support DIN2 :
- Fixation sur rail DIN standard (TH35).
- Dimensions approximatives : 128 × 137 × 25 mm.
- Matériau : métal (tôle galvanisée).
- Fourni avec un jeu de vis M3×4 pour fixer l’alimentation.
- Compatible avec plusieurs alimentations de la série PS et PSB, y compris la PSB‑12V5A.
En bref, c’est un support pour monter proprement une alimentation PSB‑12V5A sur un rail DIN dans une armoire ou un boîtier électrique.
3 Alimentation PSB‑12V5A
L’alimentation PSB‑12V5A (souvent appelée PSB 13,8V/5A) est une alimentation à découpage avec tampon batterie (buffer), conçue pour fournir une tension continue stable en 12 V avec capacité de secours sur batterie.
4 Description technique :
- Type : alimentation à découpage avec tampon (buffer) et possibilité de batterie.
- Tension d’entrée : ~200–240 V AC.
- Sortie : 13,8 V DC avec un courant max. total de ≈5,5 A (5 A pour charge + jusqu’à 0,5 A pour batterie).
- Charge de batterie : courant de charge sélectionnable par jumper (0,5 A ou 1 A).
- Rendement élevé : ~87 % d’efficacité énergétique.
- Dimensions : env. 129 × 40 × 98 mm.
- Protections intégrées :
- protection contre surcharge (OLP)
- protection contre court‑circuit (SCP)
- protection contre surtension (OVP)
- protection contre décharge excessive de batterie (UVP)
- Indication : voyants LED pour présence alimentation AC, sortie DC et charge batterie.
- Installation : peut être montée sur rail DIN avec le support DIN2 (non inclus).
- Usage typique : systèmes nécessitant une alimentation 12 V fiable avec tampon batterie (ex. vidéosurveillance, alarmes, automates, etc.).
5 Résumé :
- Support DIN2 : accessoire permettant de fixer l’alimentation PSB‑12V5A sur un rail DIN TH35.
- PSB‑12V5A : alimentation 13,8 V DC / 5 A (≈5,5 A total) avec protections et possibilité de batterie.
